3.3 BayBeam Layout（间梁布局）
Created on 2024-10-15T13:10:07+08:00 @author: Richie Bao
BayBeam Layout（间梁布局）
| 组件 | 说明 | 示例 | 示例代码下载 |
|---|---|---|---|

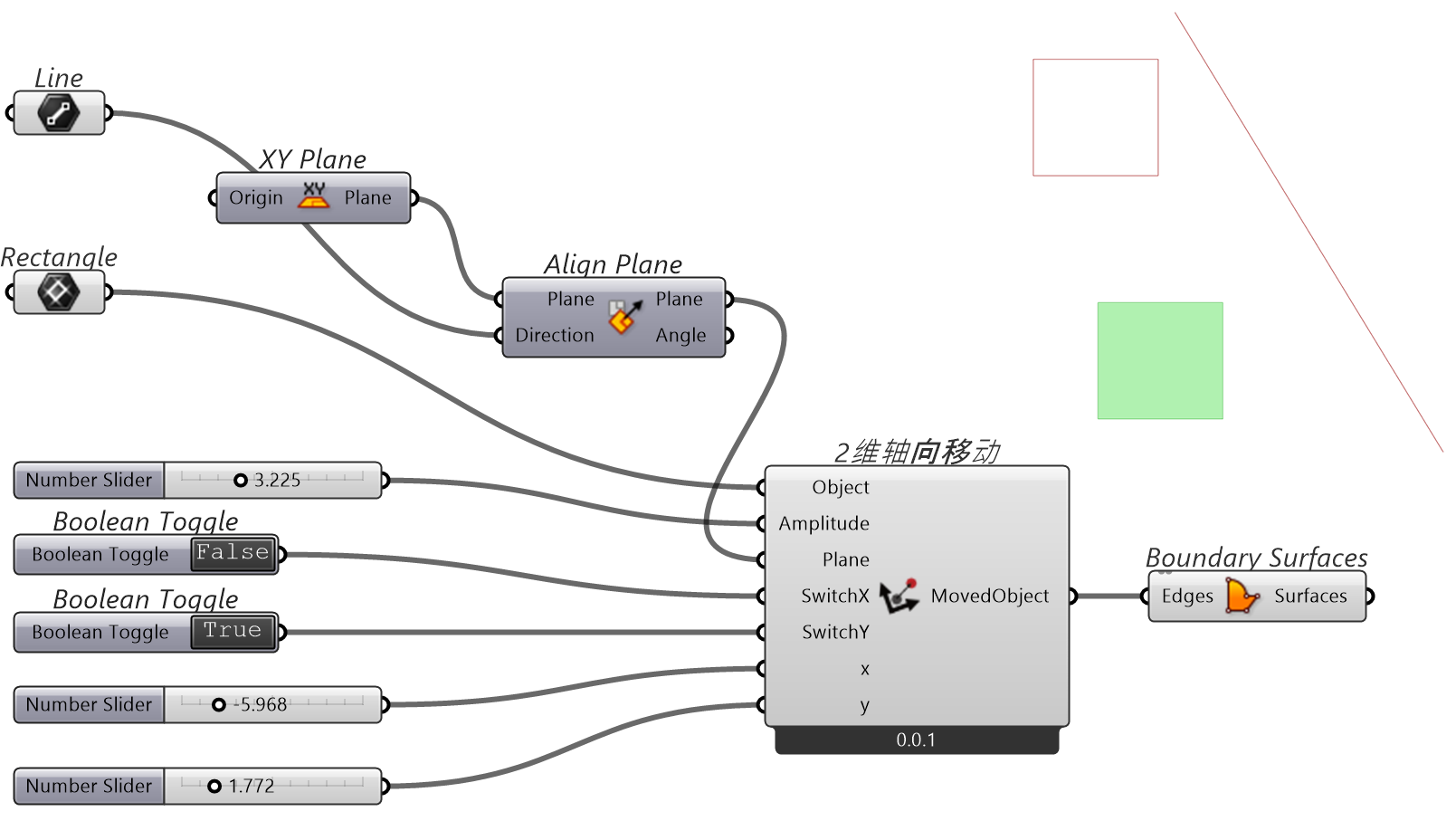

2维轴向移动 |
按给定的参考平面的轴线移动输入对象 |
|
⇩moths_BayBeam_Layout_2D_axial_movement.gh下载 |

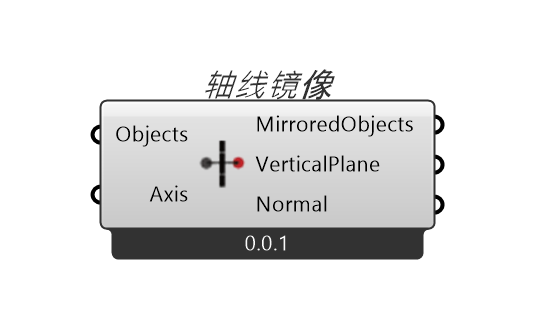

轴线镜像 |
沿指定的轴线镜像对象 |
|

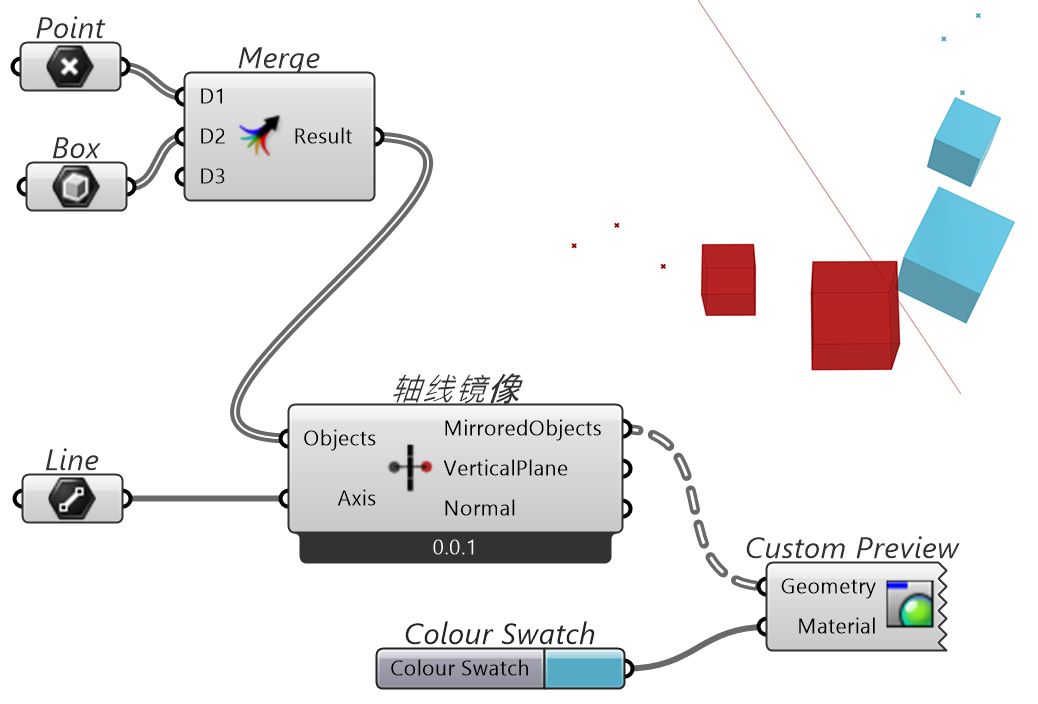

⇩moths_BayBeam_Layout_axisMirroring.gh下载 |

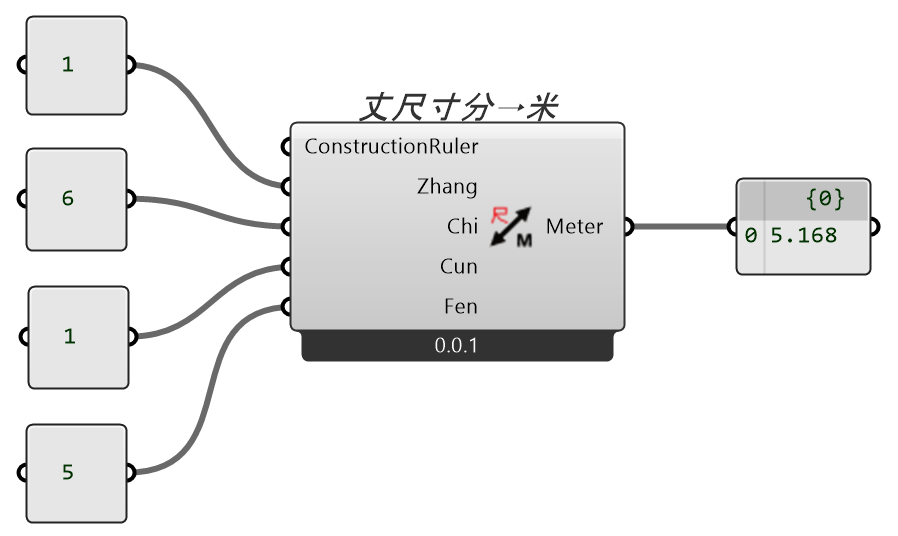

丈尺寸分⭢米 |
中国传统营造尺转换为米 |
|
⇩moths_BayBeam_Layout_zccf2meterSingleInput.gh下载 |

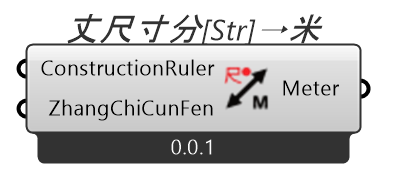

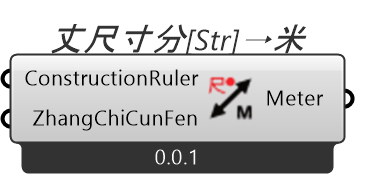

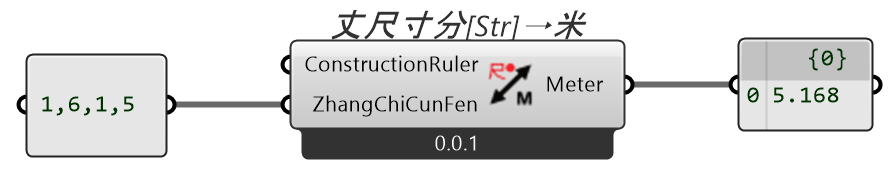

丈尺寸分[Str]⭢米 |
中国传统营造尺转换为米 |
|
⇩moths_BayBeam_Layout_zccf2meterStringInput.gh下载 |
直角平行折线 |
将多个顺序点连为直角（垂直坐标系）平行（四边形）折线 |
|
⇩moths_BayBeam_Layout_rightAngleParallelPolyline.gh下载 |

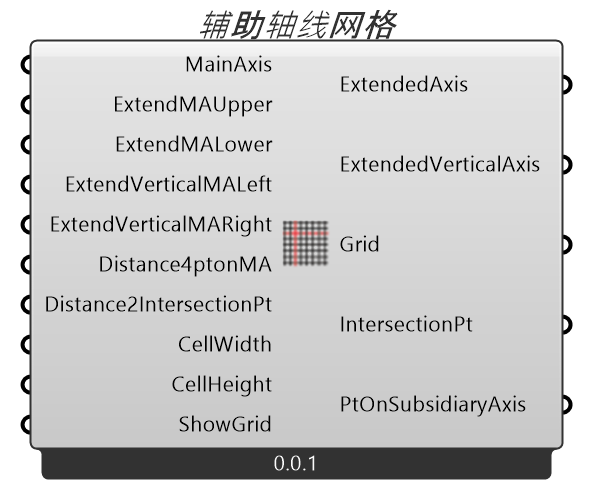

辅助轴线网格 |
绘制参考垂直轴线和网格，包括在轴线上提取点 |
|

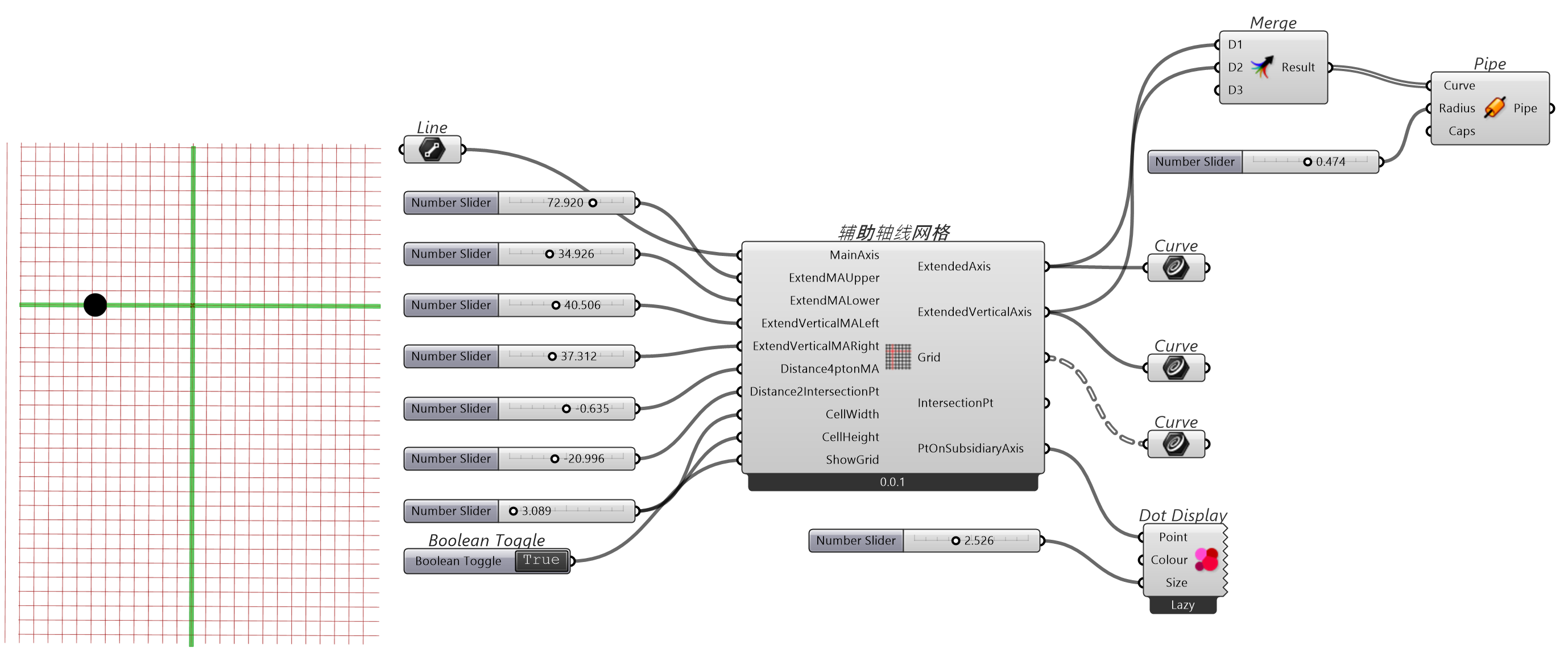

⇩moths_BayBeam_Layout_auxiliary_axis_grid.gh下载 |

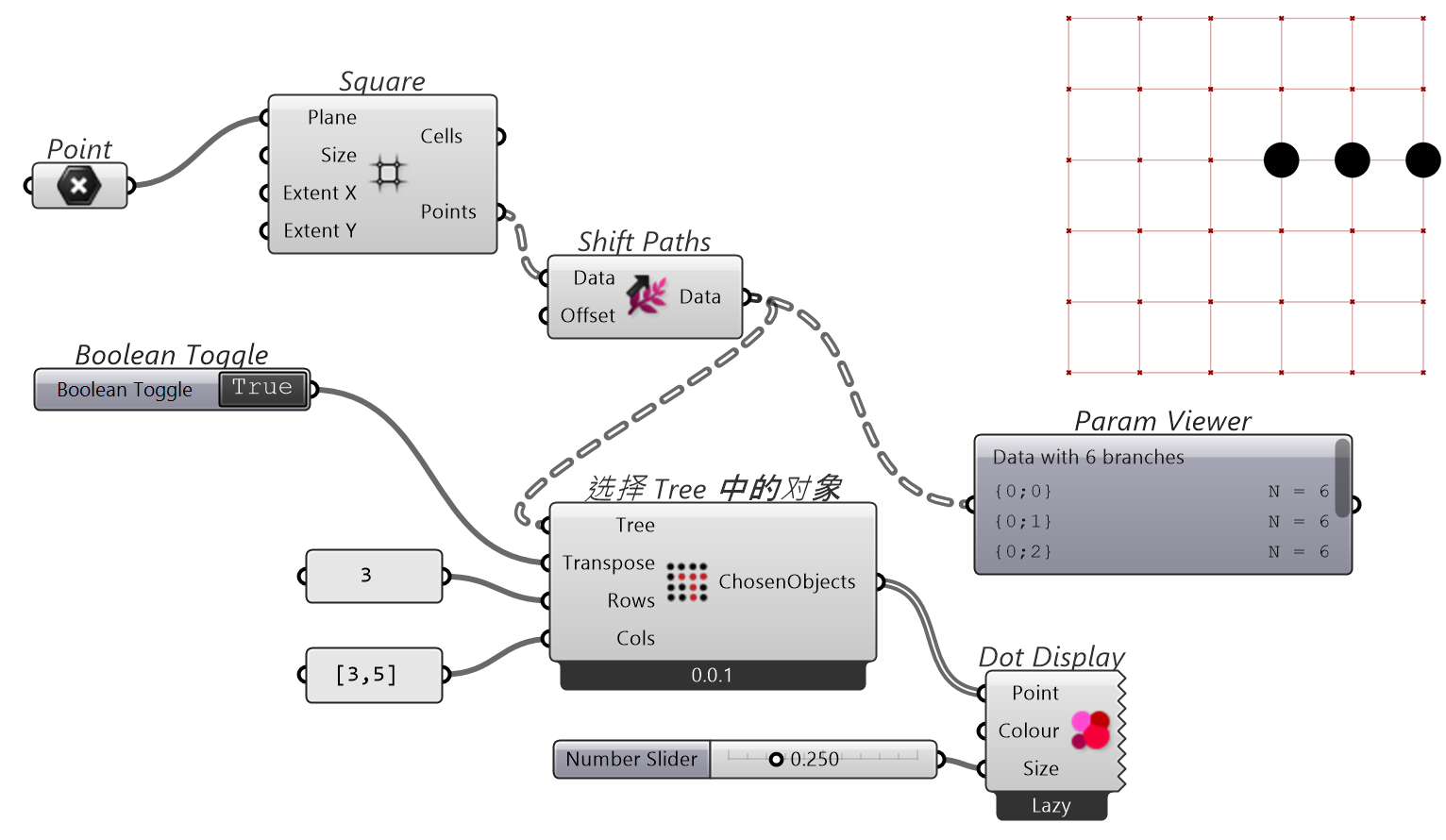

选择 Tree 中的对象 |
从 Tree 型矩阵中，指定（多）行和（多）列，选择对象。对输入端 Rows 和 Cols 定义的语法包括 []，包括收尾值，() 不包括收尾值，及其组合，例如 (]等。及指定单个值或多个值，如3,4,5,6 |
|
⇩moths_BayBeam_Layout_selectobjectsInTheTree.gh下载 |
+抱厦 |
为间梁平面添加抱厦 |
|

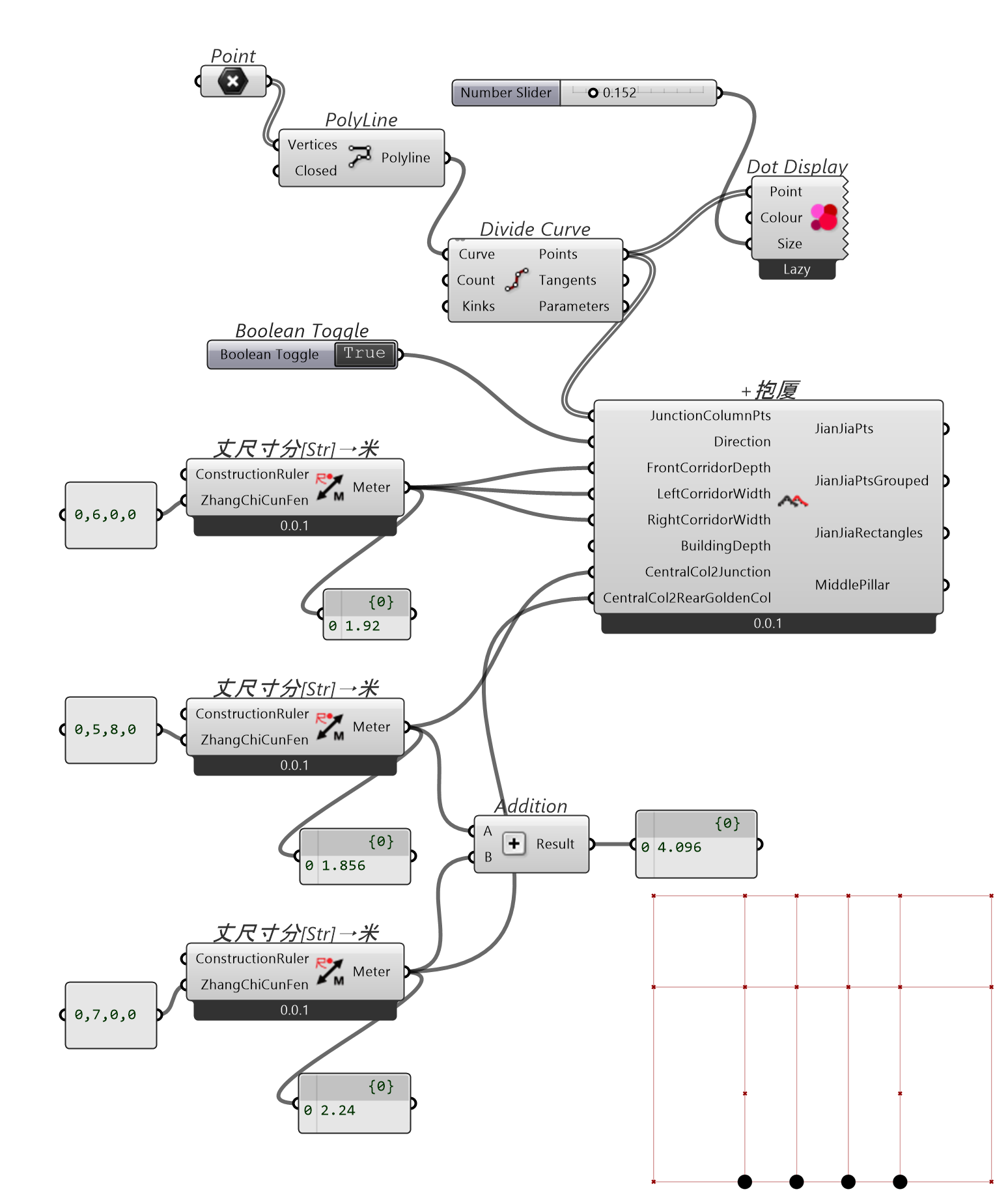

⇩moths_BayBeam_Layout_sideAnnex.gh下载 |

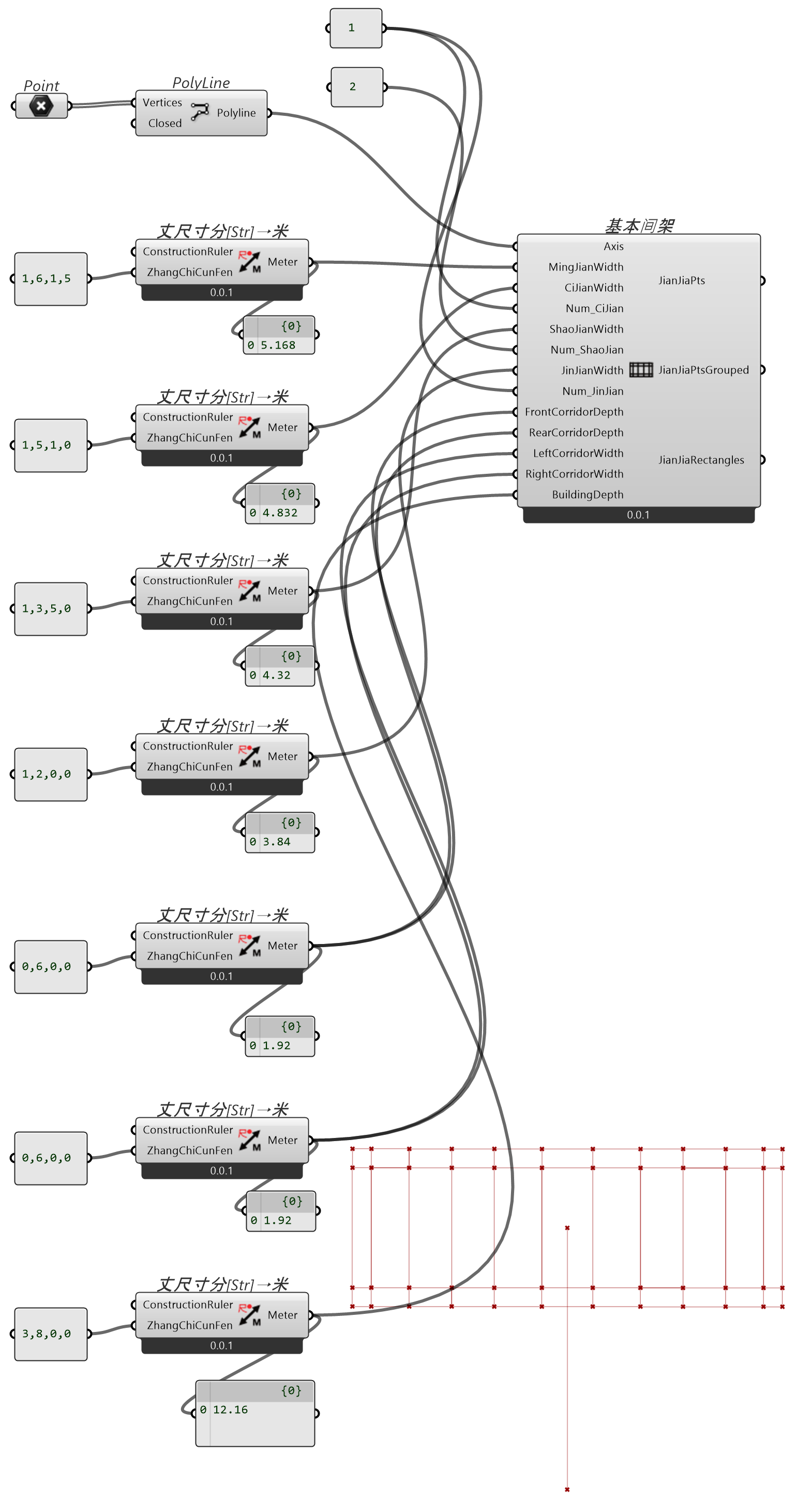

基本间架 |
指定轴线，建立古建筑的基本间架布局，包含明间、（东西）次间、（东西）梢间、（东西）尽间和前后左右廊 |
|
⇩moths_BayBeam_Layout_basicStructure.gh下载 |

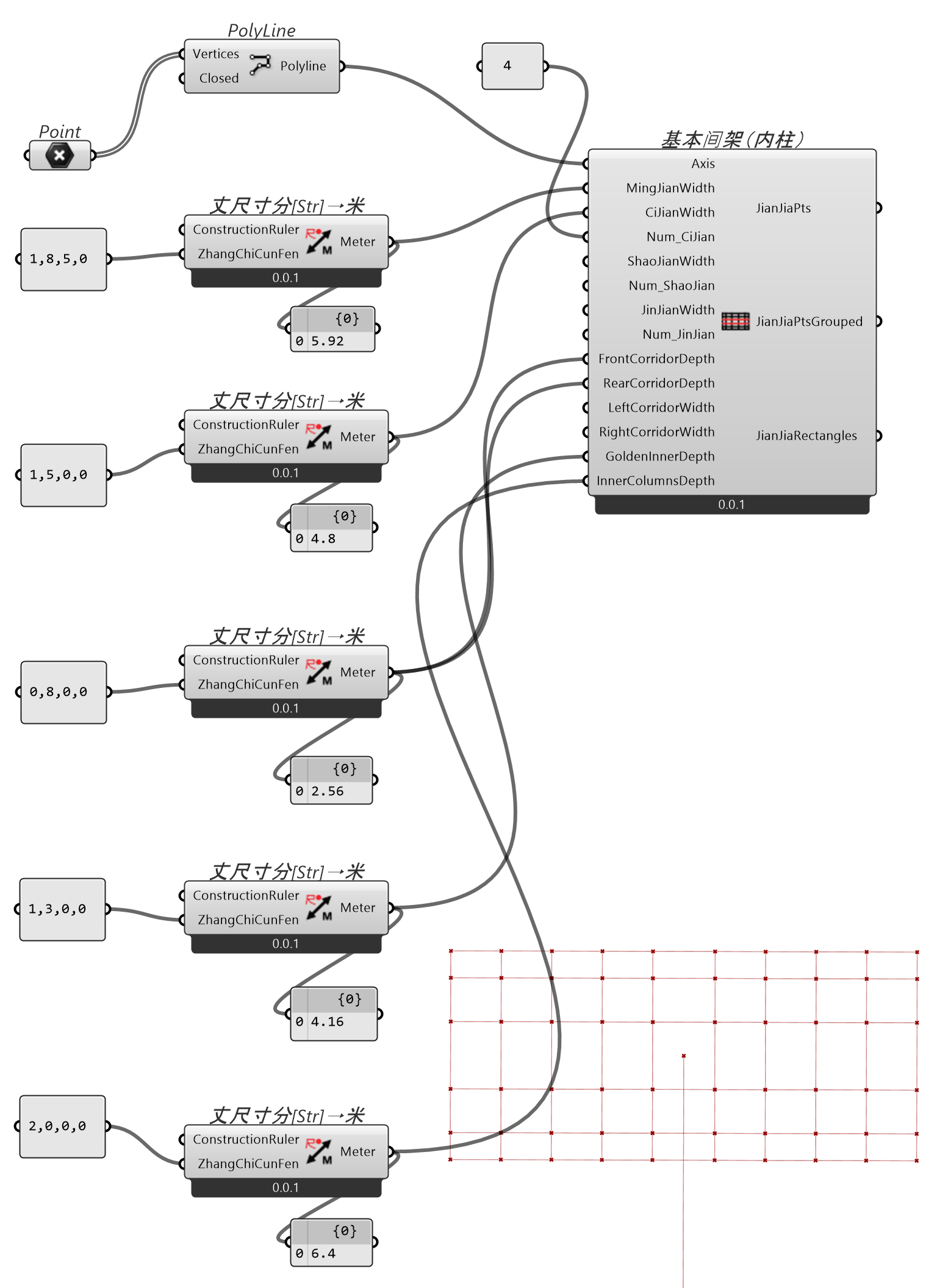

基本间架（内柱） |
指定轴线，绘制多步（跨）的基本间架平面 |
|
⇩moths_BayBeam_Layout_basicStructureInnerColumn.gh下载 |
廊 |
根据参考折线绘制廊平面 |
|

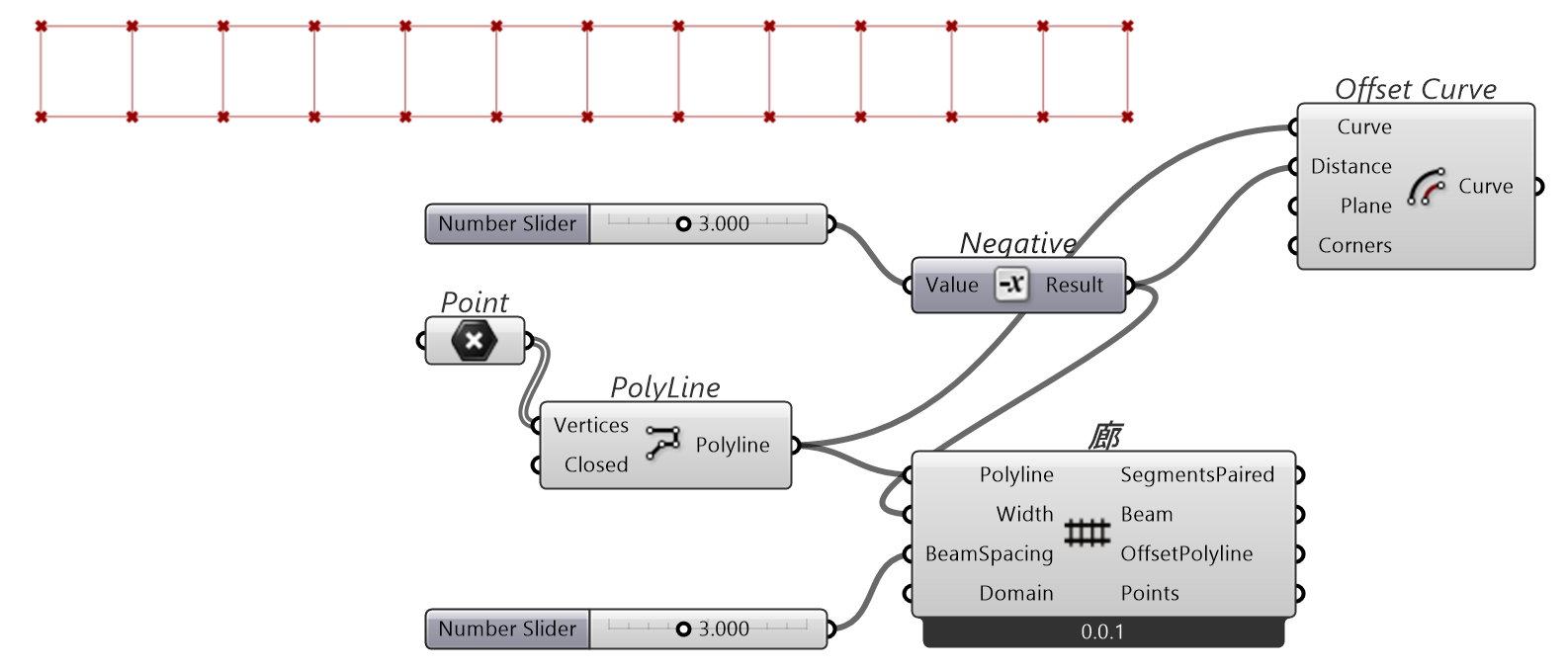

⇩moths_BayBeam_Layout_corridor.gh下载 |

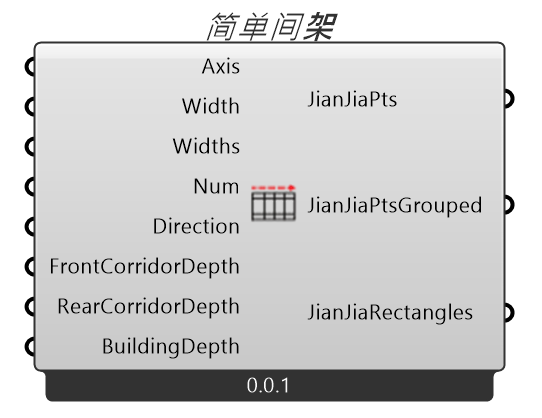

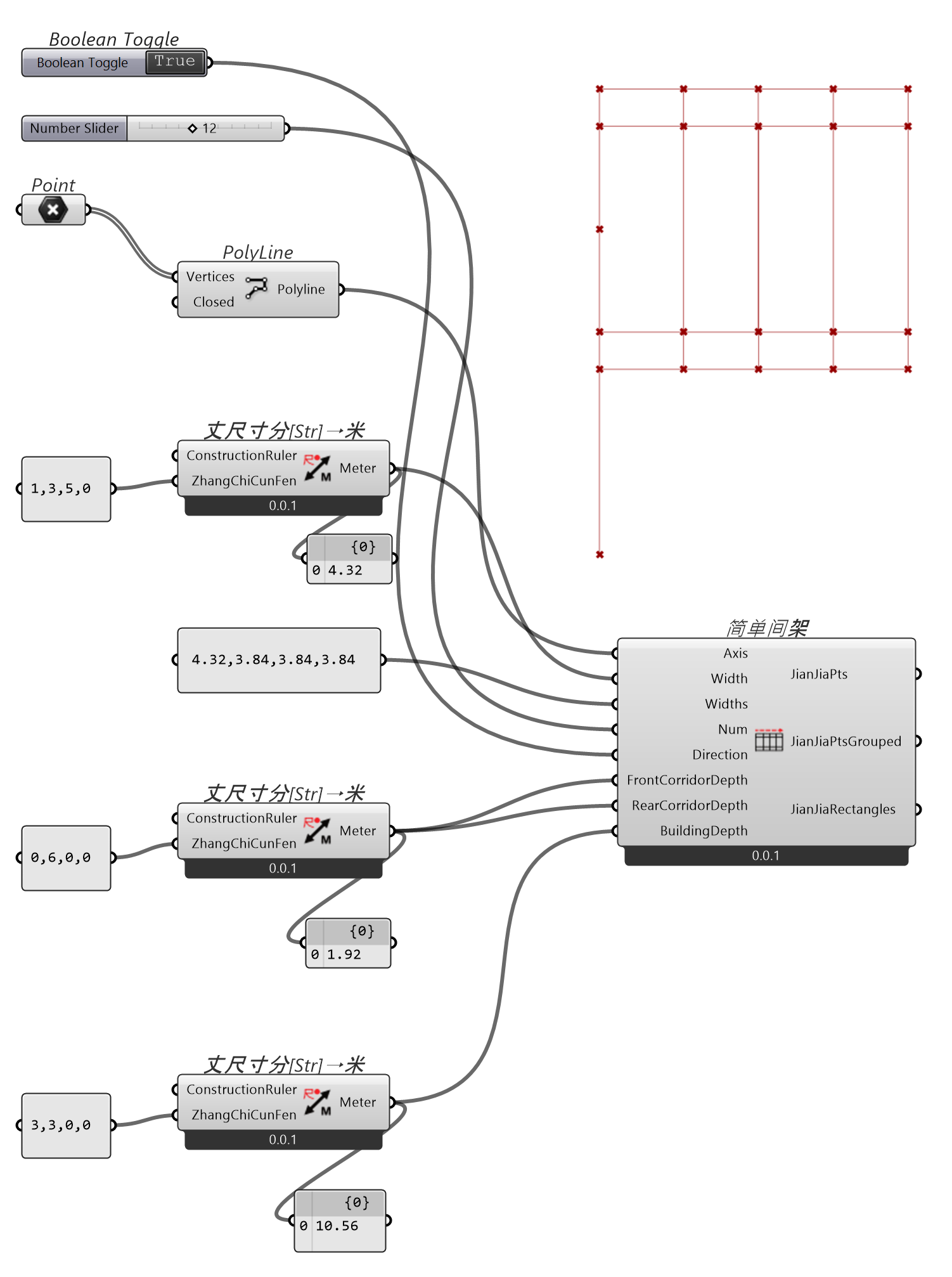

简单间架 |
指定轴线，绘制简单的古建筑间梁布局。给定宽度和数量，或者给定多个宽度绘制开间，包含前后廊 |
|
⇩moths_BayBeam_Layout_simpleStructure.gh下载 |
